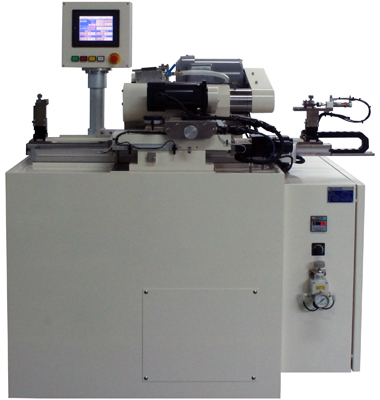

外径同軸加工機 | TM3
TS-2Aの後継機種になり、大幅な設計変更により、小型化、メンテナンス性の向上、加工時間の短縮に成功し、同心度の向上も実現しました。
ワイヤセンタレス方式を採用し、フェルール外径を内径基準で高精度に加工します(ワークの供給は手動で行うセミオートタイプです)
一度でSCフェルールなら50個、LCフェルールならば82個の加工が可能です。
ブレードの交換、砥石、調整車の調整によりSC、LCに対応が可能です。
その他特殊寸法にも対応します。
特徴
- SCタイプで200個/時間の加工が可能になりました(50um加工の場合)
- 同芯度1.0um以下、量産時平均90%以上(実績値であり保証値ではございません)
- ステッピングモータの追加により、調整車のメンテナンスが容易になりました
- 小型化を図り、コストダウンに成功しました
- ユーザーの要望に応えるため、様々なオプションをご用意しております
仕様
機械本体寸法(幅×奥×高) | 1400mm x 1100mm x 1400mm |
機械本体重量 | 650kg |
砥石前後移動量 | 35mm |
調整車前後移動量 | 40mm |
トラバース左右移動量 | 600mm |
砥石スピンドル給油方法 | オイルミスト |
調整車スピンドル給油方法 | オイルミスト |
加工液タンク容量 | 50L |
オプション・消耗品
オプション | 焼結ダイアモンドブレード |
各種ストローク変更 | |
特殊ダイアモンドホイール | |
消耗品 | ピアノ線 |
クーラントオイル | |
濾過フィルタ | |
スピンドルオイル | |
ステンレス細径パイプ | |
設備消耗品 | ダイアモンドホイール |
調整ロール | |
超硬ブレード | |
ドレス用GC砥石 | |
ダイアモンドドレッサー |
