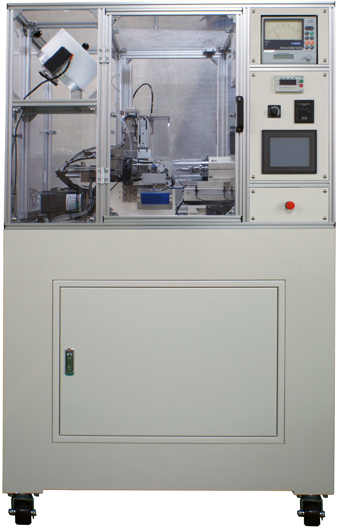

PC加工機(全自動タイプ) | GFP-300A
フェルールの C面側に PC(プリドーム)加工を行う設備です。
旧型機(GFP-200A)よりチャック形状を刷新し、加工時間の短縮、砥石寿命の延長に成功しました。
砥石一個で約3万個のフェルールの加工が可能です。(加工量により変化します)
砥石はドレスレスで加工を行います。
砥石の角度を変更することによりRの大きさを変更できます。
特徴
- 300個/時間の加工が可能
- 毎回の加工量を記録し、自動補正により一定量を加工します
- 砥石のドレスが必要ないため、メンテナンスが容易
- 自動設備のため、PC形状が安定し、高精度なオフセット値を実現します
仕様
機械本体寸法(幅×奥×高) | 1300mm x 900mm x 1500mm |
機械本体重量 | 450kg |
操作方法 | タッチパネル、スピードコントローラ、測長器 |
砥石スピンドル給油方法 | オイルミスト |
ワークスピンドル給油方法 | オイルミスト |
加工液タンク容量 | 50L |
オプション・消耗品
オプション | 半自動タイプへの改造 |
特殊径用チャック | |
消耗品 | クーラントオイル |
濾過フィルタ | |
スピンドルオイル | |
設備消耗品 | ダイアモンドホイール |
