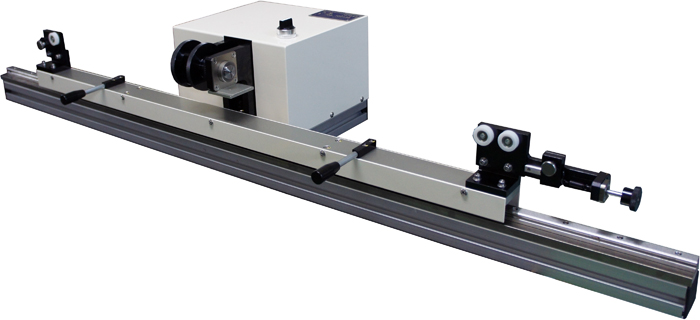

手動内径加工機 | TL-M
モータでフェルールを回転させながら、テーパワイヤを手動で左右に動かして加工する1個取りの内径加工機です。
コストパフォーマンスが高いため、初期投資を抑えることが出来ます。
また、特殊品の少量加工、テスト品の製作にも最適です。
特徴
- 150個/時間の加工が可能（素材内径寸法により変化します）
- 1個取り加工で他ワークの影響を受けない事により、高い真円度を実現します
- 圧倒的なコストパフォーマンスを実現しました
- シンプルな構造のため、メンテナンスが容易です
仕様
| 機械本体寸法（幅×奥×高） | 1240mm x 340mm x 201mm |
| 機械本体重量 | 30kg |
| 左右ストローク量 | 600mm |
| モータ駆動 | フットスイッチ |
オプション・消耗品
| オプション | 各種コレットチャック |
| 消耗品 | ピアノ線 |
| ダイアモンドパウダー | |
| スラリー用オイル | |
| 設備消耗品 | コレットチャック |
半自動ワイヤエッチング機 | TBW-M （付帯設備）
手動内径加工機『TL-M』用のテーパワイヤを製作する設備です。
1台で内径加工機おおよそ10台分のテーパワイヤを製作する事が可能です。
| 機械本体寸法（幅×奥×高） | 600mm x 400mm x 1050mm |
| 機械本体重量 | 70kg |
| 駆動方式 | 切替スイッチによるモータON/OFF |
| 消耗品 | エッチング液 |
| 中和液 | |
| 拭取りフェルト |
