自動内径加工機 | TL-A
手動内径加工機で得たノウハウを応用して改良を重ね完成した、新型の自動内径加工機です。
今まで自動内径加工には必須だったメタル固定を排除する事により、大幅な工程の簡略化、時間の短縮に成功しました。
テーパーワイヤーにダイヤモンドスラリーを付着させ、ワイヤーに掛かる負荷を検出しながら内径を進退することにより内径加工を行います。
ワークの供給は手動で行うセミオートタイプです。
テーパーワイヤー及び設定により様々な加工寸法に対応可能です。
特徴
- SCタイプで約350個/時間の加工が可能（素材内径により変化）
- 内径寸法が安定するため、量産性に優れています
- ソフトのバージョンアップにより、細かな条件設定が可能になりました
- 小型化を図り、コストダウンに成功しました
仕様
| 機械本体寸法（幅×奥×高） | 1000mm x 480mm x 873mm |
| 機械本体重量 | 140kg |
| 操作方法 | タッチパネル |
オプション・消耗品
| オプション | 特殊ワーク固定治具 |
| 消耗品 | ピアノ線 |
| ダイアモンドパウダー | |
| スラリー用オイル | |
| 設備消耗品 | ワークセット治具 |
| 治具用ラバー |

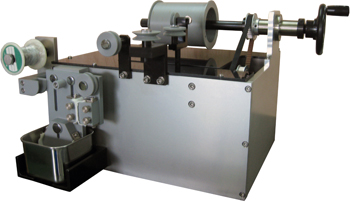

幅広ボビン巻取り機 | TWM-M （付帯設備）
自動内径加工機『TL-A』に使用するテーパワイヤを製作するための前処理設備です。
ワイヤとボビンを設置し、ハンドルを一定の速度で回す事により、ワイヤを脱脂しながら、一定の間隔でボビンに巻き取ります。
| 機械本体寸法（幅×奥×高） | 500mm x 365mm x 330mm |
| 機械本体重量 | 25kg |
| 駆動方式 | 手動 |
| 消耗品 | 脱脂溶液 |
| 拭取りフェルト |

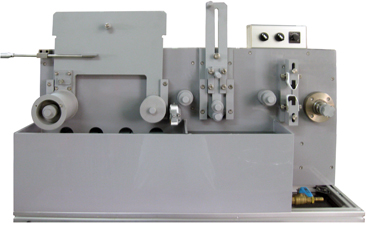

自動ワイヤエッチング機 | TBW-A （付帯設備）
自動内径加工機『TL-A』に使用するテーパワイヤを製作する設備です。
幅広ボビン巻取り機『TWM-M』でボビンに巻かれたワイヤをエッチング層に沈め、中和、脱脂をしながらTL-A加工用ボビンに巻き取ります。
動作は自動巻取りで、切替スイッチにより制御します。
調整バルブにより、速度変更が可能で、速度によりワイヤサイズを調整します。
| 機械本体寸法（幅×奥×高） | 1130mm x 500mm x 500mm |
| 機械本体重量 | 50kg |
| 駆動方式 | 切替スイッチによるモータON/OFF |
| 消耗品 | エッチング液 |
| 中和液 | |
| 拭取りフェルト |
