光コネクタ付パッチコード

PMパッチコード | 偏波保持ファイバアッセンブリ

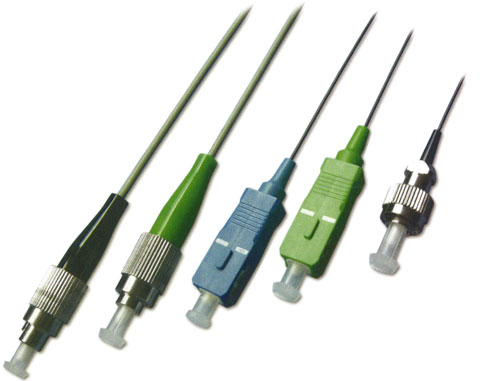

PMパッチコード

  • 光ファイバジャイロ
  • レーザドップラー流速計
  • 測定センサ
  • テスト、検査システム
  • コヒーレント伝送
  • 高い消光比
  • 低挿入損失量(IL)、高反射減衰量(RL)
  • 端面はUPC、APCから選択可能
  • IEC標準コネクタ対応

仕様

使用波長 (nm) 980 1550
コネクタタイプ FC , SC
UPC , APC
挿入損失量 IL (dB) UPC ≦ 0.3 (MAX 0.6) ≦ 0.2 (MAX 0.4)
APC ≦ 0.4 (MAX 0.7) ≦ 0.3 (MAX 0.5)
反射減衰量 RL (dB) UPC ≧ 50
APC ≧ 60
消光比 (dB) Typically ≧ 22 (Min 20) Typically ≧ 25 (Min 23)
ファイバ パンダファイバ (偏派保持ファイバ)
ケーブル外径 (mm) φ0.9 , φ2 , φ3
ファイバ全長公差 ± 10 %
使用温度 - 20 ℃ 〜 70 ℃
保管温度 - 45 ℃ 〜 85 ℃
