マスターパッチコード | マスターコネクタ付光ファイバケーブル
- EN, IEC, CEI 61754 に準拠
- 低挿入損失、高反射減衰
- 高精度な端面形状保証

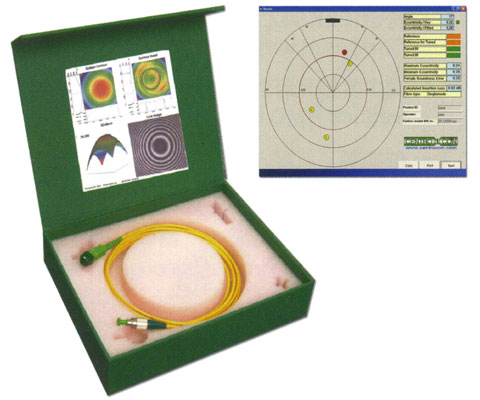

- 3次元測定器による端面形状データを添付
- FC, SC, ST, MU, LCのコネクタに対応
- お客様のニーズに合った特殊仕様に対応
仕様
| 規格 | UPC | APC | ||
| 光学特性 | 挿入損失量 IL (dB) | ≦0.10 | ≦0.10 | |
| 反射減衰量 RL (dB) | SM | ≧55 | ≧65 | |
| MM | ≧40 | ---- | ||
| 端面形状 | 曲率半径 R (mm) | SC | 10 〜 20 | 8 〜 12 |
| LC | 7 〜 15 | 5 〜 10 | ||
| 頂点偏移 Apex Offset (um) | ≦20 | ≦30 | ||
| ファイバ突出量 (nm) | ±50 | |||
| 角度偏差 | ---- | 8°±0.2° | ||
| コア偏心量 (um) | ≦0.5 | |||
