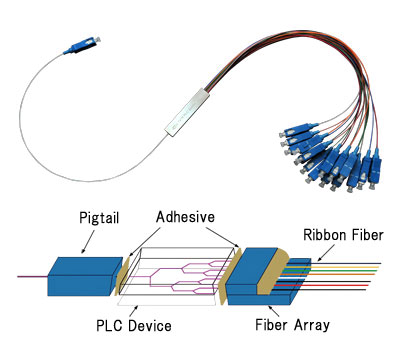

導波路型PLCスプリッター
- 低損失設計
- 低偏波依存設計
- 省スペース設計
- Telcordia GR-1221-CORE 準拠
- Telcordia GR-1209-CORE 準拠
- Telcordia GR-1221-CORE 準拠
- Telcordia GR-1209-CORE 準拠
- RoHS対応
仕様
| タイプ | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | |
| 使用波長 (nm) | 1260 〜 1650 | ||||
| 挿入損失量 IL (dB) | MAX(P/S) | 7.0/7.5 | 10.5/11 | 13.5/14 | 16.5/17 |
| 均一性 (dB) | MAX(P/S) | 0.5 | 0.5 | 1.0 | 1.0 |
| 反射減衰量 RL (dB) | MIN(P/S) | 50/55 | 50/55 | 50/55 | 50/55 |
| 偏波依存性 PDL (dB) | MAX(P/S) | 0.3/0.1 | 0.3/0.1 | 0.3/0.15 | 0.3/0.2 |
| 方向性 (dB) | MIN | 55 | 55 | 55 | 55 |
| ピッグテイル長 (m) | 1.2(±0.1) or Coustomer Specified | ||||
| 使用ファイバ | SMF-28e or Coustomer Specified | ||||
| 波長依存性 WDL (dB) | 1.0 | 1.0 | 1.0 | 1.0 | |
| 温度安定性 (-40〜85℃) | 0.5 | 0.5 | 0.8 | 1.0 | |
| 使用温度 (℃) | -40 〜 85 | ||||
| 保管温度 (℃) | -40 〜 85 | ||||
| パッケージサイズ (L×W×H) | 40×4×4 | 40×4×4 | 40×4×4 | 50×4×7 | |
※上記仕様書はコネクタの損失は除外しております。
