MTパッチコード | MPOリボンファンアウトコード

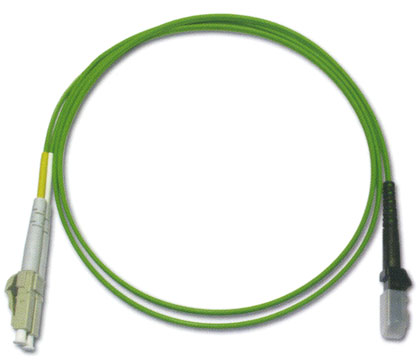

MT-RJパッチコード
MT-RJコネクタを使用した2芯ファイバケーブル。
コネクタ、端面形状、ファイバ数などご指定ください。
MTコネクタには 『ピンあり』 と 『ピンなし』 がございます。合わせてご指定ください。
| ファイバタイプ | SM | MM |
| 挿入損失量 IL (dB) | Typical : 0.30 | Typical : 0.30 |
| Max : 0.50 | Max : 0.50 | |
| 反射減衰量 RL (dB) | ≧ 35 | ---- |
| オス/メス | オス = ピン有り , メス = ピン無し | |
| コネクタ | MT-RJ , MT-RJmale , FC , SC , ST , MU , LC | |
| 端面形状 | PC , UPC , APC | |
| ケーブル外径 | 2 × φ0.9mm (3mmも対応可能) | |
| 着脱変動 (dB) | ≦ 0.2 (Connect Randomly) | |
| 耐震性能 (dB) | ≦ 0.2 (5〜50Hz,1.5mm Amplitude) | |
| ヒートサイクル (dB) | ≦ 0.2 (-40℃〜80℃,21 Cycles) | |

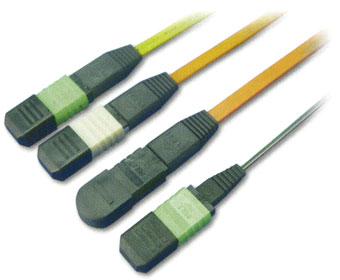

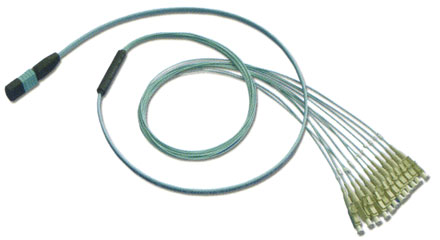

MPO/MTPリボンファンアウトコード
- JIS C5982、IEC 1754-7 に準拠しています
- 4 , 8 , 12 と幅広い芯数に対応可能です
- 高精度なMTフェルールを使用しています
- オス(ピン有り)、メス(ピン無し)タイプに対応が可能です
- リボンジャケットタイプ(Jacket Ribbon Cable)とベアリボンタイプ(Bare Ribbon Cable)に対応が可能です
| MPO/MTPコネクタ | SM | MM |
| 挿入損失量 IL (dB) | Typical : 0.50 | Typical : 0.50 |
| Max : 0.75 | Max : 0.75 | |
| 反射減衰量 RL (dB) | ≧ 50 for APC | ---- |
| ≧ 35 for APC | ---- | |
| オス/メス | オス = ピン有り , メス = ピン無し | |
| コネクタ | MPO , MPO-male , FC , SC , ST , MU , LC , E2000 | |
| 端面形状 | PC , UPC , APC | |
| ファイバ芯数 | 4 , 8 , 12 Fiber | |
| ケーブル外径 | φ2mm , φ0.9mm | |
| ファイバ被服 | RJ : リボンジャケットコード , RB : ベアリボンコード | |
| 着脱変動 (dB) | ≦ 0.2 (Connect Randomly) | |
| 引張強度 (dB) | ≦ 0.2 (0〜15Kgf) | |
| 耐震性能 (dB) | ≦ 0.2 (5〜50Hz,1.5mm Amplitude) | |
| ヒートサイクル (dB) | ≦ 0.2 (-40℃〜80℃,21 Cycles) | |
