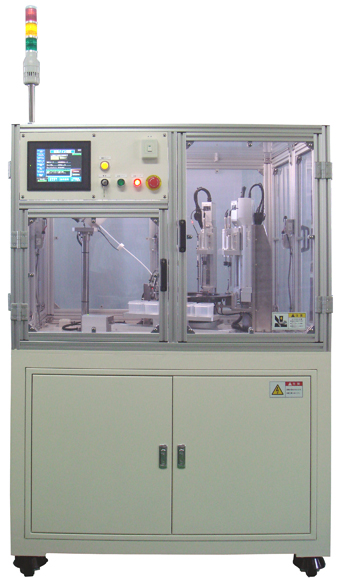

内径選別機（自動内径測定・選別装置） | IM-500
フェルールの内径の寸法をピンゲージにより高速かつ高性能に測定し、自動選別する装置です。
内径寸法により3〜5選別に対応可能で、3選別の場合には最大1500個/時間の選別が可能です。
超硬ピンゲージは全数、信頼性の高いモボテリートにおいて、3ヶ所2面の検査を行っており、信頼性の高い製品をご提供いたします。
フェルール以外のワークにも対応いたします。詳しくはこちらから→内径選別装置
特徴
- SCタイプで1500個/時間の測定が可能です（3選別の場合）
- ピンゲージサイズの変更で、測定・選別サイズの変更が可能です
- プログラム、ピンゲージの変更で、3〜5選別に対応します（軸数の変更により最大6選別にも対応可能）
- 接触式を採用しているため、画像処理に比べ高い信頼性があります
- ピンゲージの摩耗に対して、測定回数により補正を掛けるため、安定した測定が可能です
- 手動検査時のヒューマンエラーを防止します
- 全自動タイプですので、ワークをパーツフィーダに投入してスタートボタンを押すだけの簡単操作です
仕様
| 機械本体寸法（幅×奥×高） | 1100mm x 910mm x 1600mm |
| 機械本体重量 | 400kg |
| 検査速度 | 1500個/時間（3選別） |
| 選別方法 | ピンゲージによる通り止まり |
| 操作方法 | タッチパネル |
オプション・消耗品
| オプション | 軸数変更 |
| 消耗品 | 超硬ピンゲージ |
