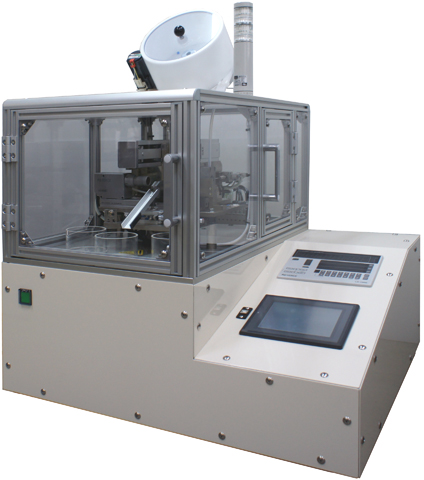

自動外径測定機 | ODM-A
フェルールの外径を高性能に測定する全自動測定、選別装置です
検査方法は、パーツフィダーの中にワークを投入し、方向判別しレーザー測定をします。
事前に最大値と最小値をセットしておき、ワークの外径を測定します。
ワーク排出時には3ポジションシリンダーを使用。
ワークの外径は3ヶ所に測定され、LARGE ・OK ・SMALLの3種類に選別されます。
タッチパネルにて各種設定が可能です。
特徴
- SCタイプで800個/時間の測定が可能です(3点測定の場合)
- 測定は1点から5点まで選択可能で、必要な測定点数、タクトタイムにより設定します
- 1日1回の簡易的なキャリブレーションを行うだけで良く、メンテナンスが簡単です
- 全自動タイプですので、ワークをパーツフィーダに投入してスタートボタンを押すだけの簡単操作です
仕様
機械本体寸法(幅×奥×高) | 550mm x 550mm x 500mm |
機械本体重量 | 70kg |
検査速度 | 800個/時間 |
測定精度 | ±0.1μm |
操作方法 | タッチパネル |
オプション・消耗品
オプション | 2.5o、1.25o変更ユニット |
