内径選別装置 | 自動内径測定・検査機
従来の画像処理を用いた内径測定方法に対し、接触式を採用することにより、あいまいさがないため不良品の流出を防止する事が出来、高精度な内径選別を行うことに成功いたしました。
通常ピンゲージによる通り止まりの検査は手動で行われていますが、自動化することにより全数検査にも対応し、より高精度に内径の選別を行うことが可能となります。
また、外径・厚み・同軸等様々な検査オプションを加えることが可能です。
接触式内径選別（内径測定・検査）方法とは？
接触式内径選別方法とは、検査ワークの内径に太さの違う超硬ピンゲージを一定の負荷で挿入し、通り止まりの判定をすることにより内径寸法を選別する方法です。 検査軸を５軸とした場合、６種類の選別が可能です。
対応検査ワーク
お客様のニーズに合わせて供給部・搬送部・測定部などの専用設計も行っておりますので、大小様々なワークの選別を行うことが可能です。
内径では 0.125mm ～ 2.5mm、穴長では 0.5mm ～ 15mm までの実績が御座います。
ロゴスの内径選別装置の特徴
- サブミクロン単位での高精度な選別が可能（ ピンゲージの精度による ）
- 幅広い種類のワークの選別が可能（ お客様仕様での専用設計 ）
- ピンゲージの磨耗の自動補正をかける事で安定した選別
- 外径・同軸・厚み等、様々な測定オプション
仕様
| 検査可能ワーク（実績） | 内径 | 0.125mm～2.5mm |
| 外径 | 1.25mm～6.5mm | |
| 穴径 | 0.5mm～15mm | |
| 形状 | 円筒状・円盤状・ブロック状・その他 | |
| 仕様（実績） | 測定方法 | ピンゲージ（磨耗は自動補正可能） |
| 測定精度 | ±0.0002mm（光通信用フェルール選別時） | |
| 検査数 | 1.5～6sec/個 | |
| 検査軸数 | 2～5軸（3～6選別） | |
| ワーク供給方法 | ボールフィーダー方式（形状により別途対応可） | |
| ワーク運搬方法 | インデックス方式（形状により別途対応可） | |
| 装置寸法 | 1100㎜×830㎜×1900㎜（ディスク検査装置） | |
| オプション | 外径測定 | |
| 同軸度測定 | ||
| 厚み・全長測定 | ||
※ 上記仕様は実績値であり、実際の仕様は検査ワークによって異なります。上記以外にも様々なワークに対応いたしますので是非一度ご相談下さい。

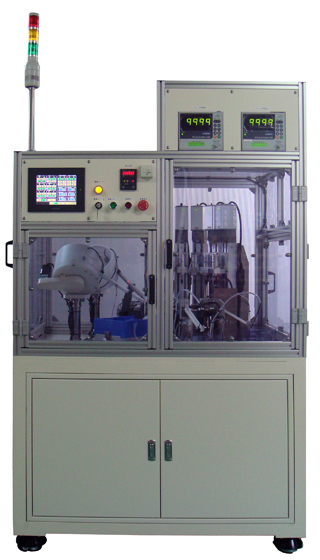

設備写真

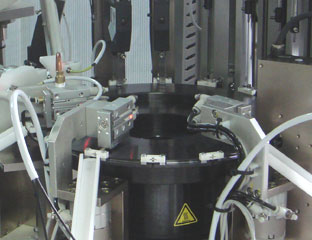

- インデックス部

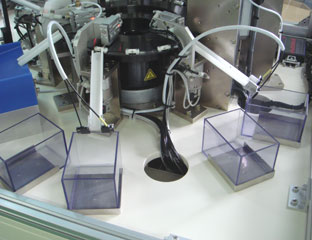

- 排出部

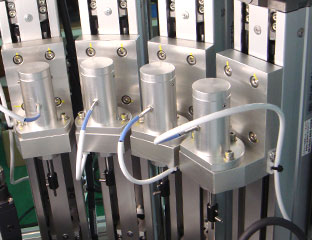

- 測定シリンダ
