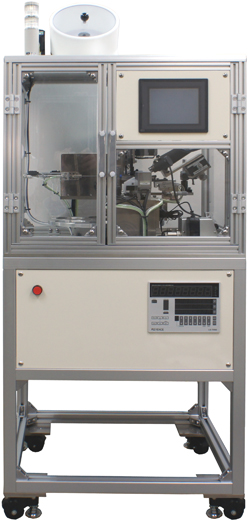

全自動同心度測定機（同軸度測定装置） | CM-4A NEW !!
フェルールの外径に対する内径の同芯度を高速、高性能に測定する全自動装置です。
測定ユニットの刷新により、3.5秒/個という高速測定を実現しました。
接触式を採用しており、画像処理方式に比べゴミ・ほこり等の影響を受けにくく、高精度且つ繰り返し精度の高い検査を実現します。
フェルール以外のワークにも対応いたします。詳しくはこちらから →同軸度測定装置
特徴
- 3.5秒/個（1,025個/時間）の測定が可能で、量産性に優れています
- 高精度測定が可能（繰返し精度±0.00005mm）
- 供給ユニットを交換する事により、1台で多品種の全自動測定が可能になりました（オプション）
- 両端測定、特殊全長測定等、特殊フェルールへの対応も可能です（オプション）
- データロギング機能が標準で装備されました
- 専用測定ピンが安価であるため、ランニングコストに優れます
- シリーズ累計で80台以上の納入実績があり、高い評価と信頼を頂いております
- フルオートタイプですので、フェルールをパーツフィーダに投入してスタートボタンを押すだけの簡単操作です
仕様
| 機械本体寸法（幅×奥×高） | 540mm x 450mm x 1430mm |
| 機械本体重量 | 75kg |
| 検査速度 | 500個/時間（2.5㎜タイプ） |
| 繰返し測定誤差 | ±0.1μm |
| 操作方法 | タッチパネル |
オプション・消耗品
| オプション | 2.5㎜、1.25㎜交換ユニット |
| プリントアウトユニット | |
| 排出位置数追加 | |
| 消耗品 | 測定ピン |
| ルビー棒 |
