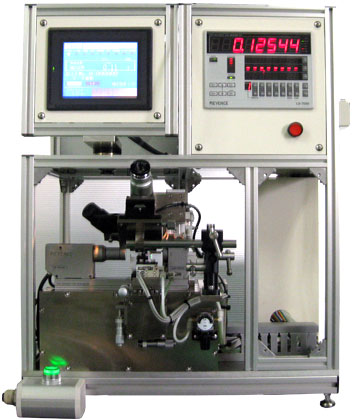

半自動同心度測定機(同軸度測定装置) | CM-SEM
フェルールの同芯度を高速、高性能に測定する半自動装置です。
接触式の検査を採用しており、従来の画像処理検査よりも、ゴミ・ほこり等の不安定要因が少なくなり、高精度且つ繰り返し精度の高い検査を実現します。
供給は手動の半自動タイプ、排出振り分けは4ヶ所で、振り分けデータは、タッチパネルで変更可能です。
マイクロスコープを標準で装備することにより、測定ピンの位置出しが容易になりました。
また、弊社同芯度測定機の最大の特徴の一つでもある低価格、高精度測定ピンは、従来の1/50程度の価格でご提供可能です。
特徴
- SCタイプで500個/時間の測定が可能で、量産性に優れています
- 消耗品が安価なため、ランニングコストに優れます
- 2.5oと1.25oの交換が容易です(1部品の交換のみ)
- 半自動タイプで、機能を省略しており、高いコストパフォーマンスを実現しております
仕様
機械本体寸法(幅×奥×高) | 550mm x 550mm x 500mm |
機械本体重量 | 50kg |
検査速度 | 500個/時間(2.5oタイプ) |
繰返し測定誤差 | ±0.1μm |
操作方法 | タッチパネル、ペンダントスイッチ |
オプション・消耗品
オプション | 2.5o、1.25o変更用レール |
プリントアウトユニット | |
排出位置数追加 | |
消耗品 | 測定ピン |
ルビー棒 |
