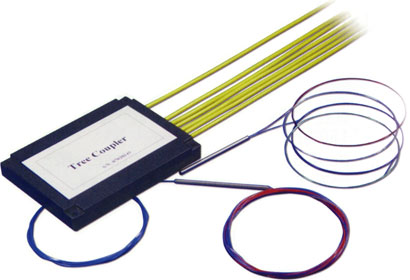

シングルモードカプラ | 融着型光ファイバカプラ
- Telcordia GR-1221-CORE 準拠
- 85℃ 85%RH 1500H 高温高湿耐久試験合格
- 低損失設計
- 多種パッケージを選択可能
- ピッグテイルまたはコネクタアッセンブリ
- OEMにも対応
1×2 シングルモードカプラ ( SMC )
| タイプ | 1×2 Single Mode Coupler ( SMC ) | ||||||||
| 使用波長 (nm) | 1310, 1550, 1310&1550 | ||||||||
| 使用波長幅 (nm) | ±20, ±40 | ||||||||
| 分光比 | 50/50 | 40/60 | 20/80 | 10/90 | |||||
| 等級 | P | A | P | A | P | A | P | A | |
| 挿入損失量 IL (dB) | MAX | 3.4 | 3.6 | 4.4/2.6 | 4.6/2.8 | 7.5/1.2 | 8.0/1.3 | 11.0/0.65 | 12.0/0.8 |
| 均一性 (dB) | MAX | 0.5 | 0.7 | / | / | / | / | / | / |
| PDL (dB) | MAX | 0.15 | 0.20 | 0.20 | 0.25 | 0.20 | 0.25 | 0.20 | 0.30 |
| 反射減衰量 RL (dB) | ≧ 50 | ||||||||
| 使用温度 (℃) | -20 〜 +75 | ||||||||
※P=Premium, A=Standard, PDL=偏波依存性
1×2 タップカプラ ( WTC )
| タイプ | 1×2 Tap Coupler ( WTC ) | ||||||
| 使用波長 (nm) | 1550 or on Request | ||||||
| 使用波長幅 (nm) | ±20 | ||||||
| 分光比 | 1/99 | 2/98 | 5/95 | ||||
| 等級 | P | A | P | A | P | A | |
| 挿入損失量 IL (dB) | MAX | 21.5/0.22 | 20.0/0.3 | 18.5/0.25 | 19.5/0.35 | 14.0/0.4 | 14.5/0.5 |
| PDL (dB) | MAX | 0.25/0.10 | 0.30/0.15 | 0.25/0.10 | 0.30/0.15 | 0.25/0.10 | 0.30/0.15 |
| 反射減衰量 RL (dB) | ≧ 50 | ||||||
| 使用温度 (℃) | -20 〜 +75 | ||||||
※P=Premium, A=Standard, PDL=偏波依存性
3波長対応カプラ ( TWC )
| タイプ | Three-Windows Coupler ( TWC ) | ||||||||
| 使用波長 (nm) | 1310 & 1490 & 1550 | ||||||||
| 使用波長幅 (nm) | 1310±40, 1490±10, 1550±40 | ||||||||
| 分光比 | 50/50 | 40/60 | 20/80 | 10/90 | |||||
| 等級 | P | A | P | A | P | A | P | A | |
| 挿入損失量 IL (dB) | MAX | 3.7 | 4.0 | 4.7/2.7 | 5.0/3.0 | 7.8/1.4 | 8.1/1.7 | 11.2/0.9 | 11.6/1.2 |
| 均一性 (dB) | MAX | 0.5 | 0.7 | / | / | / | / | / | / |
| PDL (dB) | MAX | 0.15 | 0.20 | 0.20 | 0.25 | 0.20 | 0.25 | 0.20 | 0.30 |
| 反射減衰量 RL (dB) | ≧ 50 | ||||||||
| 使用温度 (℃) | -20 〜 +75 | ||||||||
※P=Premium, A=Standard, PDL=偏波依存性
1×N 一体融着型シングルモードカプラ ( MSC )
| タイプ | 1×N Monolithic Single Mode Coupler ( MSC ) | ||||
| 使用波長 (nm) | 1310, 1550 or on Request | ||||
| 使用波長幅 (nm) | ±20 | ||||
| 分光比 | 1 × 3 | 1 × 4 | |||
| 等級 | P | A | P | A | |
| 挿入損失量 IL (dB) | MAX | 5.4 | 5.7 | 7.0 | 7.4 |
| 均一性 (dB) | MAX | 0.8 | 1.2 | 1.2 | 1.5 |
| PDL (dB) | MAX | 0.20 | 0.30 | 0.20 | 0.30 |
| 反射減衰量 RL (dB) | ≧ 50 | ||||
| 使用温度 (℃) | -20 〜 +75 | ||||
※P=Premium, A=Standard, PDL=偏波依存性
