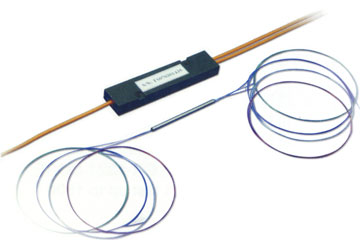

マルチモードカプラ | 融着型光ファイバカプラ
- Telcordia GR-1221-CORE 準拠
- 85℃ 85%RH 1500H 高温高湿耐久試験合格
- 低損失設計
- 多種パッケージを選択可能
- ピッグテイルまたはコネクタアッセンブリ
- OEMにも対応
1×2 マルチモードカプラ ( MMC )
| タイプ | 1×2 Multi Mode Coupler ( MMC ) | ||||||||
| 使用波長 (nm) | 850 or on Request | ||||||||
| 使用波長幅 (nm) | ±20 | ||||||||
| 分光比 | 50/50 | 40/60 | 30/70 | 20/80 | |||||
| 等級 | P | A | P | A | P | A | P | A | |
| 挿入損失量 IL (dB) | MAX | 3.7 | 4.0 | 4.7/2.7 | 5.0/3.0 | 6.0/2.1 | 6.3/2.4 | 7.8/1.4 | 8.1/1.7 |
| 均一性 (dB) | MAX | 0.5 | 0.7 | / | / | / | / | / | / |
| 反射減衰量 RL (dB) | ≧ 40 | ||||||||
| 使用温度 (℃) | -20 〜 +75 | ||||||||
※P=Premium, A=Standard
1×N 一体融着型マルチモードカプラ ( MMC )
| タイプ | 1×N Monolithic Multi Mode Coupler ( MMC ) | ||||
| 使用波長 (nm) | 850 or on Request | ||||
| 使用波長幅 (nm) | ±20 | ||||
| 分光比 | 1 × 3 | 1 × 4 | |||
| 等級 | P | A | P | A | |
| 挿入損失量 IL (dB) | MAX | 5.4 | 6.0 | ≦7.3 | ≦7.8 |
| 均一性 (dB) | MAX | 0.9 | 1.2 | ≦1.2 | ≦1.5 |
| 反射減衰量 RL (dB) | ≧ 40 | ||||
| 使用温度 (℃) | -20 〜 +75 | ||||
※P=Premium, A=Standard
