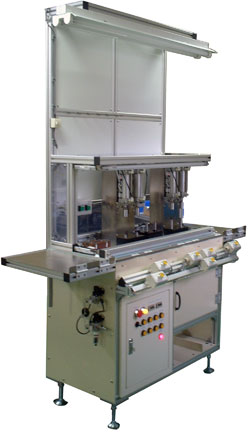

ばね手動シート圧入・検査装置 | VSIM-4

バネ（コイルスプリング）にシート（座金）を打込み、シートの抜け圧確認、シートの内径検査を手動で行う装置です。

製品投入→シート打込み→シート抜け圧力検査→再打込み→シート内径検査→排出工程で構成されており、全ての作業を手動で行います。 打込み圧力の調整はエア圧の設定で、抜け圧力の調整は付属のフォースゲージで行います。 シートの抜け圧力検査部に治具を使用することにより、段取り換え無しに一定範囲（下記参照）の外径、長さに対応可能です。 2個同時投入により、タクトタイムの短縮を行っています。 作業時はエリアセンサ、両手押しボタン方式により、作業者の安全を確保しております。 また、投入部、排出部の受け台を標準でご用意しております。
