ばね耐久試験機(疲労試験機) | 100KN-HFS-V100K
車両機器及び大型ロボットなどに多用する大型スプリングの耐久試験機です。
近年、上記スプリングに対する耐久試験の要求が高まり1千万回以上の耐久試験も行われるようになりました。
当試験機は上記目的に対応するよう設計開発いたしました。
下記仕様は一例ですので、目的に応じて変更が可能です。
仕様(100KN-HFS-V100K)
最大圧縮能力 | 10トン |
圧縮ストローク | 0〜250o 調整式 |
オープンハイト | 900o |
ボルスター寸法 | 450×750o |
下型ボルスター移動量 | 500o 3.5kWモータ駆動/TD> |
試験スピード | 20〜120サイクル/分 インバータ可変 |
クラッチブレーキ | 空圧式 |
機械寸法(W×D×H) | 1,700o×1,600o×3,000o |
総重量 | 約 8,000 kg |

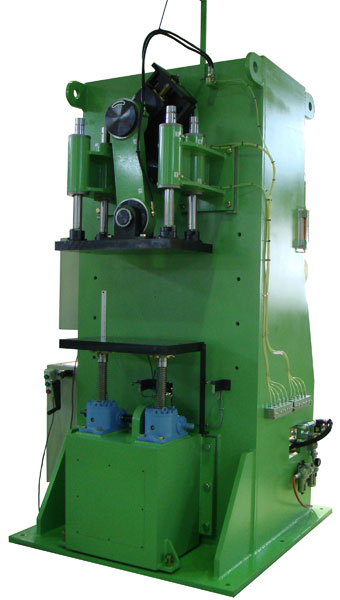

設備写真

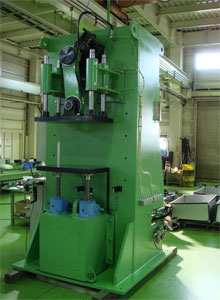

- 装置前面

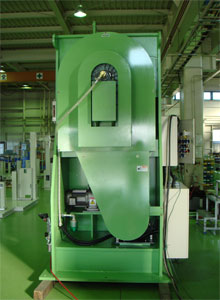

- 装置背面

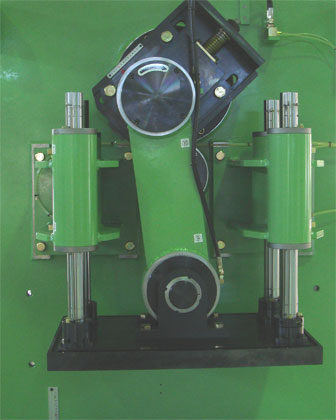

- 上型駆動部

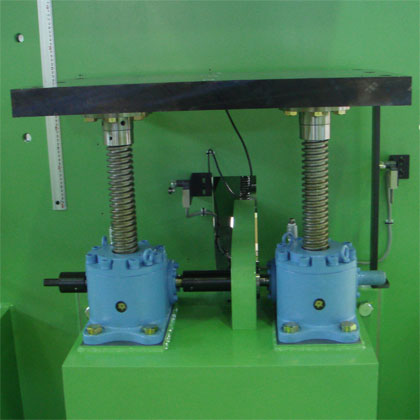

- 下型部
