ばね自動3選別検長機 | S-LMEUS

ばね自動3選別検長機

バネ(コイルスプリング)の全長を+NG、OK、-NGの3種類に選別し自動排出する装置です。

全長研磨前後の製品に使用可能です。 製品の搬送はインデックス方式を採用しております。 インデックステーブル上の治具を交換する事により、各種外径、長さに対応可能です。 セッチング機構も備えており、使用未使用の選択が可能です。 選別設定はヘッドの位置を上部ハンドルにて変更します。 デジタルスケールを採用していますので作業者の熟練度に関係なく作業を行えます。 測定ワークはインデックステーブルへの手動投入となりますが、シャッター方式及びエリアセンサを使用、全ての扉にインターロックをかける事により作業者の安全を確保しております。 オプションとして、OK品排出部に外径のゲージを設置することにより外径大の製品を選別することが可能です。

仕様(S-LMEU)

検査可能自由長 25 〜 70mm (ジグ変更要)
検査可能外径 10 〜 45mm (ブッシュ変更要)
外径寸法判定 10 〜 45mm (ブッシュ変更要)
選別精度 ±0.03mm(実績値) 研磨後製品
タクトタイム セッチング時 30個/分 セッチング無し 50個/分
機械寸法(W×D×H) 1,200mm × 700mm × 1,800mm
重量 約350kg

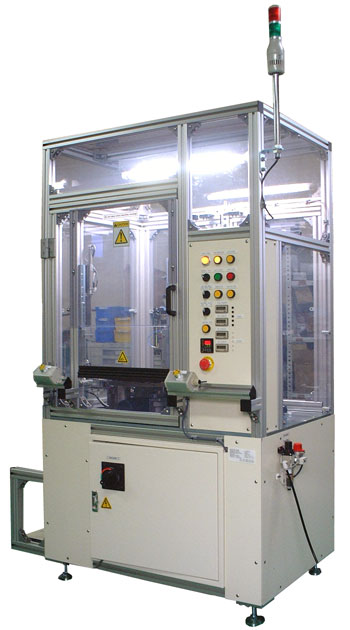

設備写真

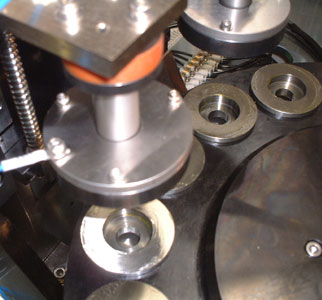

インデックス部
インデックス部

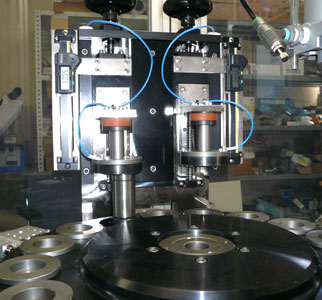

検査部
検査部

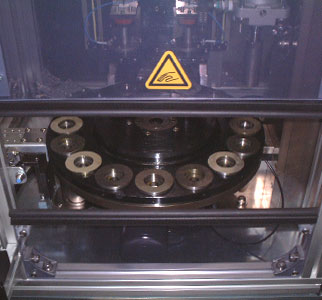

ワーク投入部
ワーク投入部
