特殊内径フェルール | 小内径、大内径フェルール

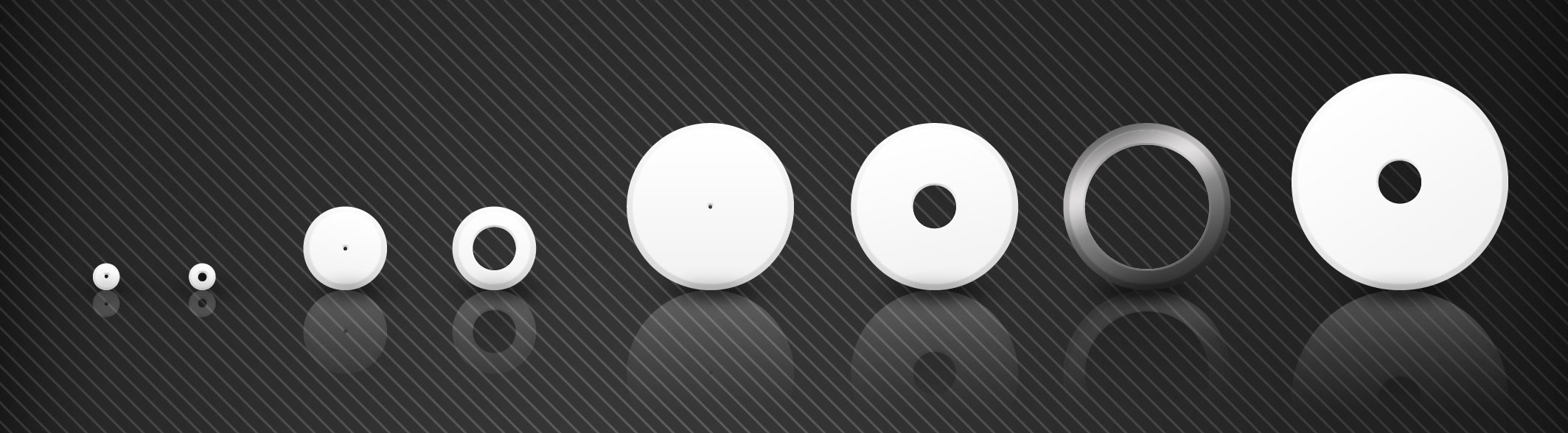

大口径ファイバ、細径ファイバ等の特殊ファイバに使用される小内径、大内径フェルール
ライトガイド、レーザーノズル等として様々な分野で使用されている他、小径クラッドの通信用ファイバにも使用されています。
ジルコニアタイプではφ60um〜760um までの実績があり、メタルタイプではφ60um〜1850umまでの実績があります。
SMAタイプ・SCタイプ・LCタイプに標準で対応しており、特殊外径・全長にも対応可能です。
コネクタ接続が必要で、同芯度等の高精度な要求がある場合には、ジルコニアタイプを推奨しています。
基本的にはお客様仕様での製作を承っております、各種寸法をご指定の上ご相談ください。
※100個からの製作が可能です。
製品仕様(ジルコニアタイプ)
内径、同芯度、外径等の各仕様は下記表をご参照ください。
内径寸法 | φ60 〜 80 um | φ80 〜 127 um | φ127 〜 640 um | |
内径交差 | Economy | +4 / -0 um | +2 / -0 um | +4 / -0 um |
Standard | +2 / -0 um | +1 / -0 um | +2 / -0 um | |
Premium | +1 / -0 um | +0.5 / -0 um | +1 / -0 um | |
同芯度 | Economy | ≦Φ4 um | ≦Φ2 um | ≦Φ4 um |
Standard | ≦Φ2 um | ≦Φ1 um | ≦Φ2 um | |
Premium | ≦Φ1 um | ≦Φ0.5 um | ≦Φ1 um |
フェルールタイプ | LC | SC | SMA |
外径寸法 | Φ 1.2490 mm | Φ 2.4990 mm | Φ 3.174 mm |
外径公差 | ± 0.5 um | ± 0.5 um | +0 / -4 um |
フェルール長 | 6.4 +0.1/-0 mm | 10.5 ± 0.05 mm | 12.7 ± 0.05 m |
※特殊外径、短尺、ロングタイプにも対応可能です。
