高精度フェルール | 高精度シングルモードフェルール

高精度シングルモードフェルー

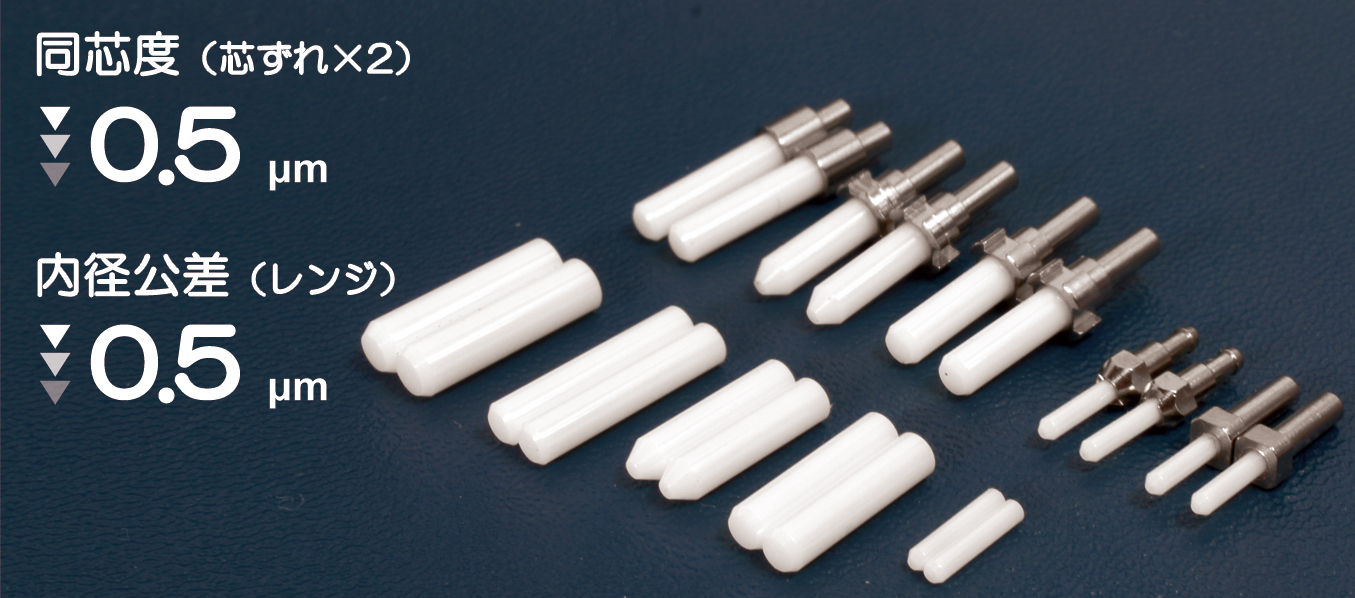

標準のシングルモードフェルールよりも同芯度、内径交差の精度を高め、ファイバアセンブリ後の挿入損失量（Insertion Loss）を低減する事が出来るジルコニアフェルールです。
弊社では自社開発設備による製造工程の自動化、ブランクからの開発を行い、高精度フェルールの高効率な量産化を実現しました。
SC、LC、SMA等、様々なタイプを製作しており、80umクラッドファイバ対応フェルールもラインナップしました。

光の低損失化を実現します

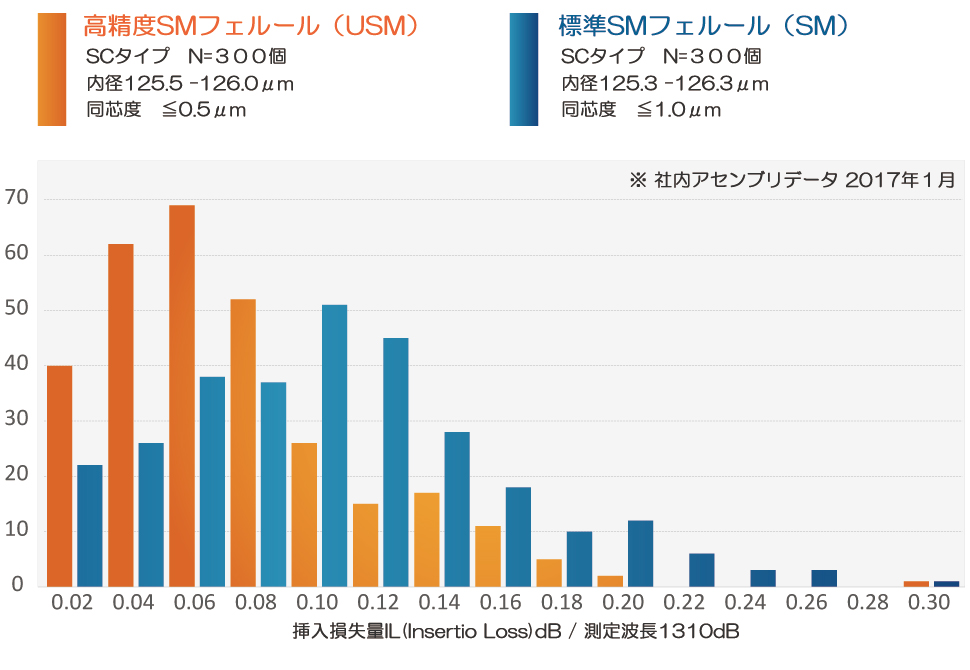

以下は高精度フェルール（USM）と標準のシングルモードフェルール（SM）を、それぞれコード化した際の挿入損失量比較データです。挿入損失量が小さいほど低ロスな通信を行う事が出来ます。
ファイバとフェルール内径のクリアランスを最小限に抑え、同芯度を標準SMフェルールの半分に抑えることにより、低ロス通信を行う事が可能になります。

損失データ比較

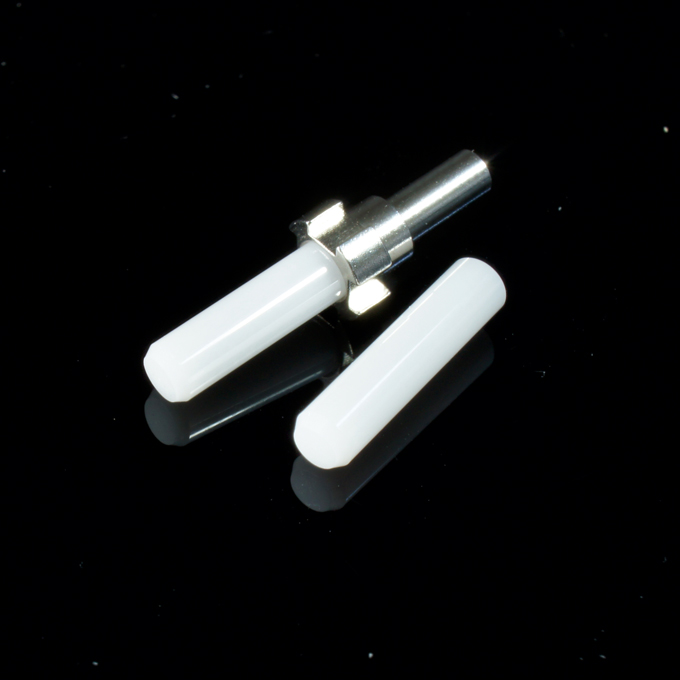

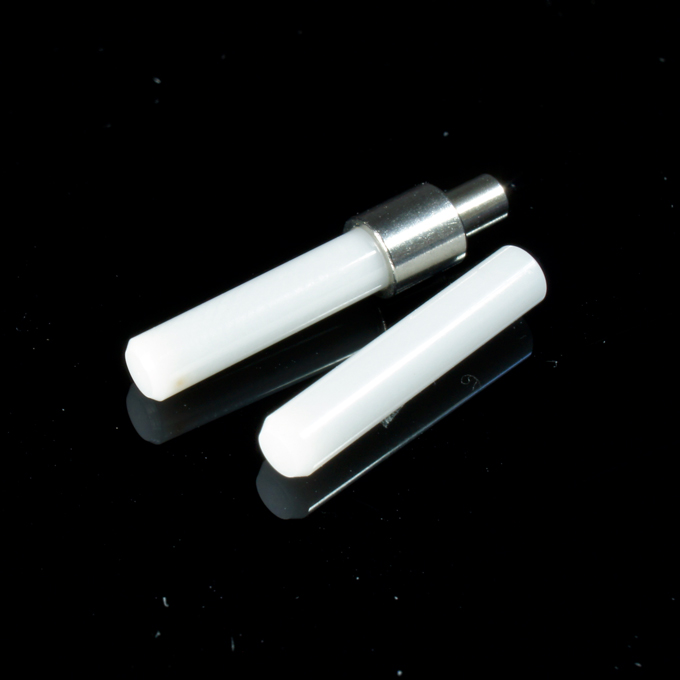

外径Φ2.5mmタイプ　SCフェルール /STフェルール

	高精度フェルール(USM)	シングルモード(SM)	マルチモード(MM)	ID=80タイプ(USM)
外径寸法	Φ2.4990mm
外径公差	±0.0005mm		±0.001mm	±0.0005mm
同芯度	≦Φ0.5um	≦Φ1.0um	≦Φ4.0um	≦Φ0.5um
内径寸法	Φ125 ～ 126	Φ125 ～ 127		Φ80 ～ 81
内径交差	+0.5/-0um	+1.0/-0um	+4.0/-0um	+0.5/-0um
フェルール長	SC: 10.5±0.05mm　　ST: 12.70±0.05mm
端面曲率半径（PC形状）	20 +5/-10mm (PC)

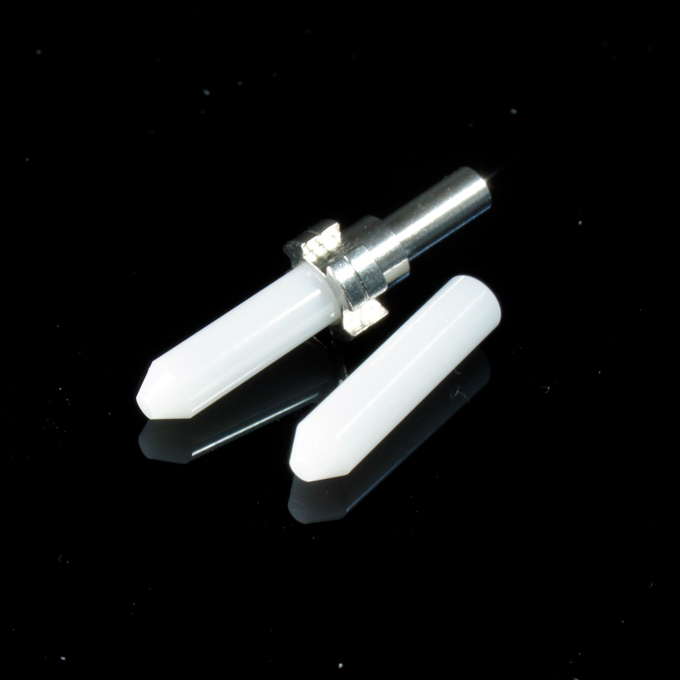

端面形状	FLAT, PC, APC(Cone), Pre-angled

USM…Ultra-Precision Single Mode　　SM…Single Mode　　MM…Multi Mode

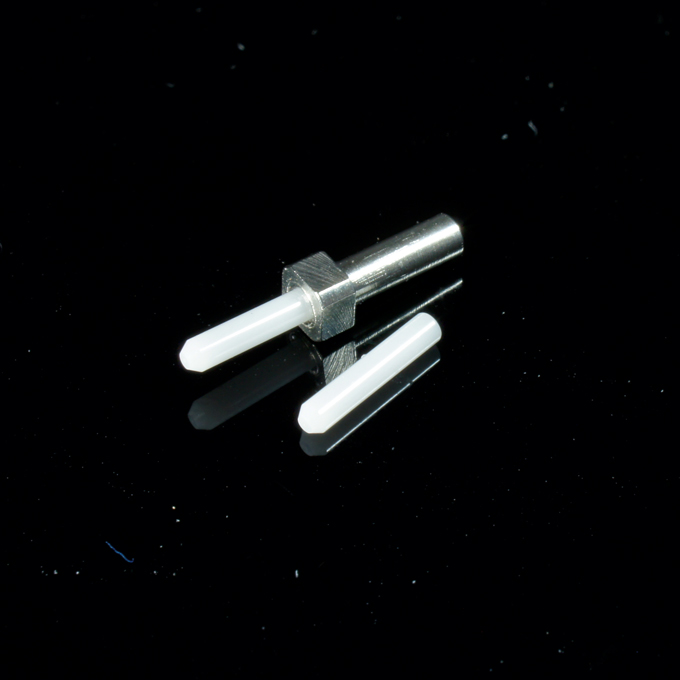

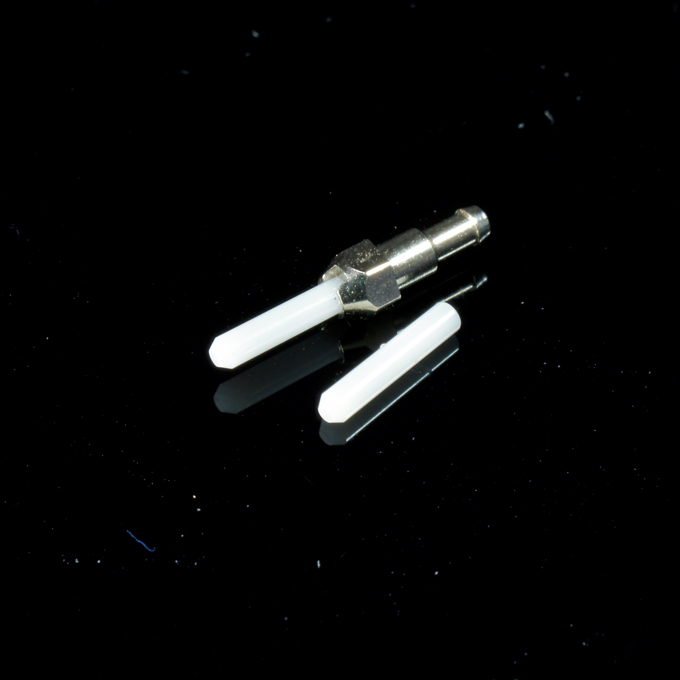

外径Φ1.25mmタイプ　LCフェルール /MUフェルール

	高精度フェルール(USM)	シングルモード(SM)	マルチモード(MM)	ID=80タイプ(USM)
外径寸法	Φ1.2490mm
外径公差	±0.0005mm		+0.5/-1.5um	±0.0005mm
同芯度	≦Φ0.5um	≦Φ1.0um	≦Φ4.0um	≦Φ0.5um
内径寸法	Φ125 ～ 126	Φ125 ～ 127		Φ80 ～ 81
内径交差	+0.5/-0um	+1.0/-0um	+4.0/-0um	+0.5/-0um
フェルール長	6.40 +0.1/-0mm
端面曲率半径（PC形状）	20 +5/-10mm (PC)
端面形状	FLAT, PC

USM…Ultra-Precision Single Mode　　SM…Single Mode　　MM…Multi Mode

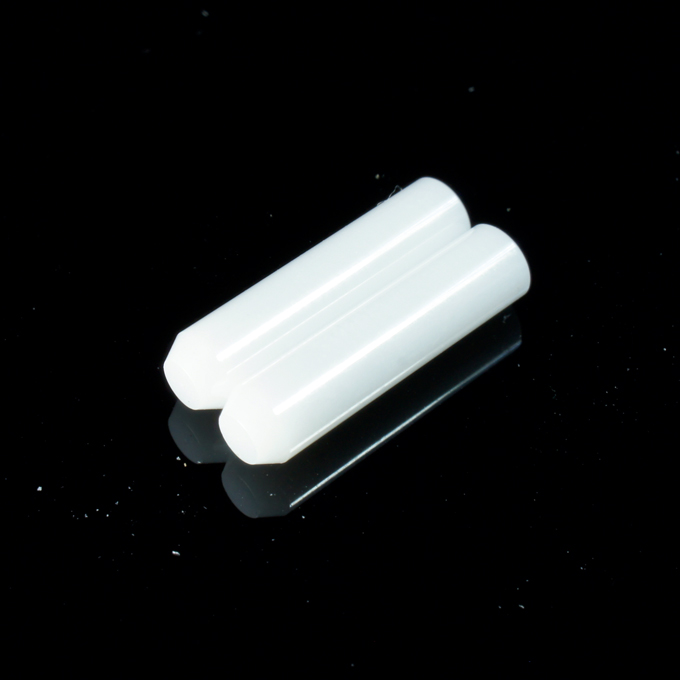

外径Φ3.174mmタイプ　SMAフェルール

	高精度フェルール(USM)	シングルモード(SM)	マルチモード(MM)
外径寸法	Φ3.174mm
外径公差	+0/-2um		+0/-4um
同芯度	≦Φ1.0um	≦Φ1.4um	≦Φ5.0um
内径寸法	Φ125 ～ 126	Φ125 ～ 127
内径交差	+0.5/-0um	+1.0/-0um	+4.0/-0um
フェルール長	12.70 ±0.05mm
端面形状	FLAT
