センサ用 FBG (Fiber Bragg Grating For Sensor)
FBGは、通信分野、レーザー及びセンサー等、広範囲で使用されています。
マスク方式を採用しているため量産性・安定性に優れます。
特徴
- 高い安定性および信頼性
- FBG長を自由に設定可能

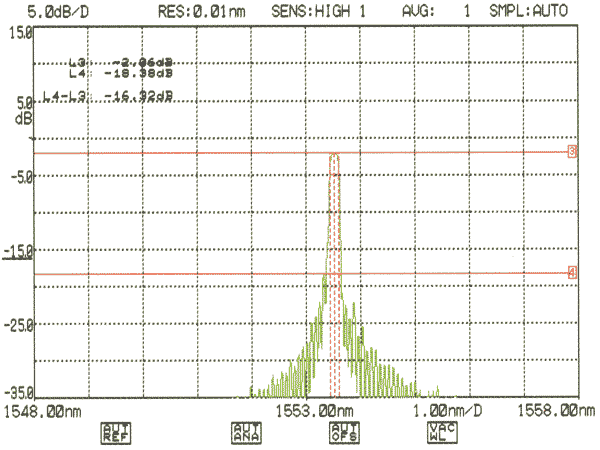

- 高いサイドローブ抑圧
スペック
| 中心波長 | nm | 1510 〜 1590 | |||
| FBGタイプ | Apodized | ||||
| 波長公差 | nm | +/- 0.3 | |||
| FBG長 | mm | 3 | 5 | 10 | 15 |
| 反射率 | % | ≧70 | ≧75 | ≧90 | ≧90 |
| 3dB 反射帯域 | nm | ≦0.7 | ≦0.7 | ≦0.3 | ≦0.3 |
| サイドローブ抑圧 (SLSR) | dB | ≧15 | |||
| リコート | アクリル or ポリイミド | ||||
| プルーフテスト | Kpsi | ≧ 100 | |||
| ファイバ | -- | SMF-28e or ポリイミドファイバ | |||
| コネクタアッセンブリ | -- | ベアファイバ, FC/UPC, FC/APC | |||
| ピグテイル長 | -- | 1M or Request | |||
| 使用温度範囲 | ℃ | SMF-28eファイバ : -5 〜 80 ポリイミドファイバ : -40 〜 300 |
|||
| 保管温度範囲 | ℃ | SMF-28eファイバ : -40 〜 80 ポリイミドファイバ : -40 〜 300 |
|||
